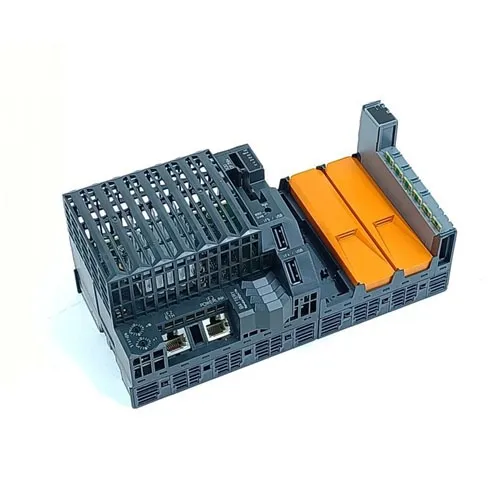

Controller PLC Atom a 3 slot del sistema X20 B&R X20CP3584

Model:
X20CP3584
Brand:
B&R
Type:
Controller PLC industriale X20 ad alte prestazioni
Warranty:
100% nuovo originale
Shipping:
Spedizione globale veloce tramite FedEx e DHL Express

Breve descrizioneInterfacce1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkModulo di sistemaControlloreinformazioni generaliCodice identificativo B&R0xC3ADRaffreddamentoSenza ventolaIndicatori di statoFunzione CPU, Ethernet, POWERLINK, CompactFlash, batteriaDiagnosticaBatteriaS&#......

Invia richiesta

Descrizione del prodotto

Breve descrizione

Interfacce	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Modulo di sistema	Controllore

informazioni generali

Codice identificativo B&R	0xC3AD
Raffreddamento	Senza ventola
Indicatori di stato	Funzione CPU, Ethernet, POWERLINK, CompactFlash, batteria
Diagnostica
Batteria	Sì, utilizzando l'indicatore di stato LED e il software
Funzione della CPU	Sì, utilizzando l'indicatore di stato LED
CompactFlash	Sì, utilizzando l'indicatore di stato LED
Ethernet	Sì, utilizzando l'indicatore di stato LED
POWERLINK	Sì, utilizzando l'indicatore di stato LED
Temperatura	Sì, utilizzando il registro del software
Supporto
Ridondanza del controllore	SÌ
Supporto dei dati sull'integrità dell'archiviazione	SÌ
Supporto ACOPOS	SÌ
Supporto dei componenti visivi	SÌ
Consumo energetico senza modulo di interfaccia e USB	8,6 W
Consumo energetico per l'alimentatore X2X Link	1,42 W
Consumo energetico
I/O interni	0,6 W
Dissipazione di potenza aggiuntiva causata dagli attuatori (resistivo) [W]	-
Certificazioni
CE	SÌ
UKCA	SÌ
CRA (Legge sulla resilienza informatica)	Valutazione in corso
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (vedi manuale utente X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Apparecchiature di controllo industriale
HazLoc	cCSAus 244665 Apparecchiature per il controllo del processo per luoghi pericolosi Classe I, Divisione 2, Gruppi ABCD, T5
DNV	Temperatura:B(da 0 a 55°C) Umidità:B(fino al 100%) Vibrazione:B(4 g) EMC:B(ponte e ponte scoperto)
CCS	SÌ
LR	ENV1
KR	SÌ
ABS	SÌ
BV	EC33B Temperatura: 5 - 55°C Vibrazione: 4 g EMC: ponte e ponte scoperto
KC	SÌ

Alimentazione CPU e X2X Link

Tensione in ingresso	24 VCC -15% / +20%
Corrente in ingresso	Massimo. 1,5 A
Fusibile	Integrato, non sostituibile
Protezione da inversione di polarità	SÌ

Uscita di alimentazione X2X Link

Potenza di uscita nominale	7 W
Connessione parallela	SÌ
Operazione ridondante	SÌ

Ingresso alimentazione I/O

Tensione in ingresso	24 VCC -15% / +20%
Fusibile	Fusibile di linea richiesto: max. 10 A, ad azione lenta

Alimentazione I/O in uscita

Tensione di uscita nominale	24 VCC
Carico di contatto consentito	10A

Alimentazione - Informazioni generali

Indicatori di stato	Sovraccarico, stato operativo, stato del modulo, trasferimento dati RS232
Diagnostica
Trasferimento dati RS232	Sì, utilizzando l'indicatore di stato LED
Funzionamento/errore del modulo	Sì, utilizzando l'indicatore di stato LED e il software
Sovraccarico	Sì, utilizzando l'indicatore di stato LED e il software
Isolamento elettrico
Alimentazione I/O - Alimentazione I/O	NO
Alimentazione CPU/X2X Link - Alimentazione CPU/X2X Link	SÌ

Controllore

Slot per CompactFlash	1
Orologio in tempo reale	Non volatile, risoluzione 1 s, precisione da -10 a 10 ppm a 25°C
FPU	SÌ
Processore
Tipo	Atom E620T
Frequenza dell'orologio	0,6GHz
Cache L1
Codice dati	24KB
Codice del programma	32KB
Cache L2	512KB
Processore I/O integrato	Elabora i punti dati I/O in background
Slot di interfaccia modulare	3
Variabili rimanenti	Massimo. 256KB
Tempo di ciclo della classe di attività più breve	400 µs
Tempo tipico del ciclo di istruzione	0,0075 µs
Bufferizzazione dei dati
Monitoraggio della batteria	SÌ
Batteria al litio	minimo 2 anni a temperatura ambiente 23°C
Memoria standard
RAM	SD-RAM DDR2 da 256MB
RAM utente	1MB di SRAM

Interfacce

Interfaccia IF1
Segnale	RS232
Variante	Collegamento tramite morsettiera a 12 pin X20TB12
Massimo. distanza	900 m
Velocità di trasferimento	Massimo. 115,2 kbit/s
Interfaccia IF2
Segnale	Ethernet
Variante	1x RJ45 schermato
Lunghezza della linea	Massimo. 100 m tra 2 stazioni (lunghezza del segmento)
Velocità di trasferimento	10/100/1000 Mbit/s
Trasferire
Strato fisico	10BASE-T/100BASE-TX/1000BASE-T
Half-duplex	SÌ
Full duplex	SÌ
Autonegoziazione	SÌ
MDI/MDIX automatico	SÌ
Interfaccia IF3
Bus di campo	Nodo di gestione o controllato POWERLINK (V1/V2).
Tipo	Digitare 4
Variante	1x RJ45 schermato
Lunghezza della linea	Massimo. 100 m tra 2 stazioni (lunghezza del segmento)
Velocità di trasferimento	100 Mbit/s
Trasferire
Strato fisico	100BASE-TX
Half-duplex	SÌ
Full duplex	Modalità POWERLINK: No / Modalità Ethernet: Sì
Autonegoziazione	SÌ
MDI/MDIX automatico	SÌ
Interfaccia IF4
Tipo	USB 1.1/2.0
Variante	Tipo A
Massimo. corrente di uscita	0,5 A
Interfaccia IF5
Tipo	USB 1.1/2.0
Variante	Tipo A
Massimo. corrente di uscita	0,5 A
Interfaccia IF6
Bus di campo	Maestro del collegamento X2X

Proprietà elettriche

Isolamento elettrico	Ethernet (IF2), POWERLINK (IF3) e X2X (IF6) isolati tra loro, da altre interfacce e da PLC

Condizioni operative

Orientamento di montaggio
Orizzontale	SÌ
Verticale	SÌ
Elevazione di installazione sopra il livello del mare
da 0 a 2000 mt	Nessuna limitazione
>2000 mt	Riduzione della temperatura ambiente di 0,5°C ogni 100 m
Grado di protezione secondo EN 60529	IP20

Condizioni ambientali

Temperatura
Operazione
Orientamento di montaggio orizzontale	da -25 a 60°C
Orientamento di montaggio verticale	da -25 a 50°C
Declassamento	Vedere la sezione "Derating".
Magazzinaggio	da -40 a 85°C
Trasporto	da -40 a 85°C
Umidità relativa
Operazione	Dal 5 al 95%, senza condensa
Magazzinaggio	Dal 5 al 95%, senza condensa
Trasporto	Dal 5 al 95%, senza condensa

Proprietà meccaniche

Nota	Ordinare separatamente la memoria dell'applicazione (CompactFlash). Batteria di riserva inclusa nella consegna Piastra di copertura terminale X20 (destra) inclusa nella consegna Morsettiera X20 a 12 pin inclusa nella consegna Coperchi degli slot dei moduli di interfaccia compresi nella fornitura
Dimensioni
Larghezza	200 mm
Altezza	99 mm
Profondità	85 mm
Peso	470 g

Numero materiale:

X20CP3584

Descrizione:

Processore Intel Atom da 600 MHz con processore I/O aggiuntivo
Ethernet integrato, POWERLINK con concatenamento della risposta al poll e USB
3 slot per espansione interfaccia modulare
CompactFlash as removable application memory
SDRAM DDR2 da 256MB
Possibile ridondanza del controller
Senza ventola

Il controller X20CP3585 si basa su un processore Atom con clock0,6GHze dotato di256MBSD-RAM DDR2.

USB, Ethernet, POWERLINK e CompactFlash rimovibile sono tutte incluse come funzionalità standard. Un'interfaccia Gigabit Ethernet è una caratteristica standard. Per prestazioni di rete ancora più in tempo reale, l'interfaccia POWERLINK integrata supporta la modalità di concatenamento della risposta al poll (PRC).

Il controller è dotato di 3 slot disponibili per moduli di comunicazione X20. Diversi sistemi bus e di rete possono essere facilmente integrati nel sistema X20 mediante l'utilizzo di moduli di comunicazione
